立式加工機 -V 系列 V-5F
- 控制器
- M80A / FANUC 0iMF PLUS
- X,Y,Z行程
- 500 / 400 / 450 mm
- 工作台尺寸
- 620 x 420 mm
- 產品描述
- MACO 的 V-5F 立式銑床採用緊湊機身設計，搭載 Mitsubishi 或 Fanuc 控制器，具有 500 x 400 x 450 mm 的行程範圍。設備配備高速自動換刀系統（ATC）、低噪音滾珠螺桿，以及滾柱式線性滑軌，確保加工精度與耐用性。
特色
採A字形肋骨结構提高吸振效果，整體鑄件採用箱體設計，鑄件内部採用肋骨强化，達到高度抗彎剛性能成承受高G運動產生的慣量结構。選擇高级米漢纳鑄件材質，經回火處理消除内應力，確保最佳剛性及精度。
使用高剛性、高精度的鋼珠軸承設計，在高速加工時，主軸的離心力低、膨脹係數低，可實現最佳的精度及使用壽命。
搭配圓盤式刀庫20把刀、BT-30刀柄，客戶可以選擇伺服馬達系統。換刀速度快，更換時間僅為1.2秒，可減少非切削時間，提高生產效率。
選用大直徑（Ø 32mm）的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，螺桿由中央潤滑系统自動潤滑，通過自動潤滑系統消除了熱膨脹的影響。以维持整個操作中的精確度。
採用高精度、超重負荷型滚珠線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。適用於高速加工並大大降低機器的電力需求。
採用後置排屑式,最佳排屑角度設計,配合大流量沖屑系統。
規格
行程
X軸行程
500 mm
Y軸行程
400 mm
Z軸行程
450 mm
主軸鼻端到工作台距離
200～650 mm
主軸
主軸轉速
12,000 rpm
主軸傳動方式
Direct Drive
主軸樣式
BT-30
主軸馬力
3.5 / 5.5 kw
進給
切削進給速度
10,000 mm/min
X/Y/Z軸快速進給
48 / 48 / 48 m/min
工作台
工作台尺寸
620 x 420 mm
T行槽(寬x數目x間距)
18 x 3 x 125 mm
工作台最大負載
250 kg
自動換刀系統
自動換刀形式
Arm Type
刀庫容量
20 pcs
換刀時間
1.2 sec
其它
機台尺寸(長x寬x高)
1,600 x 2,080 x 2,815 mm
機台重量
3,200 kg
電力需求
15 KVA
氣壓需求
6 kg / cm²

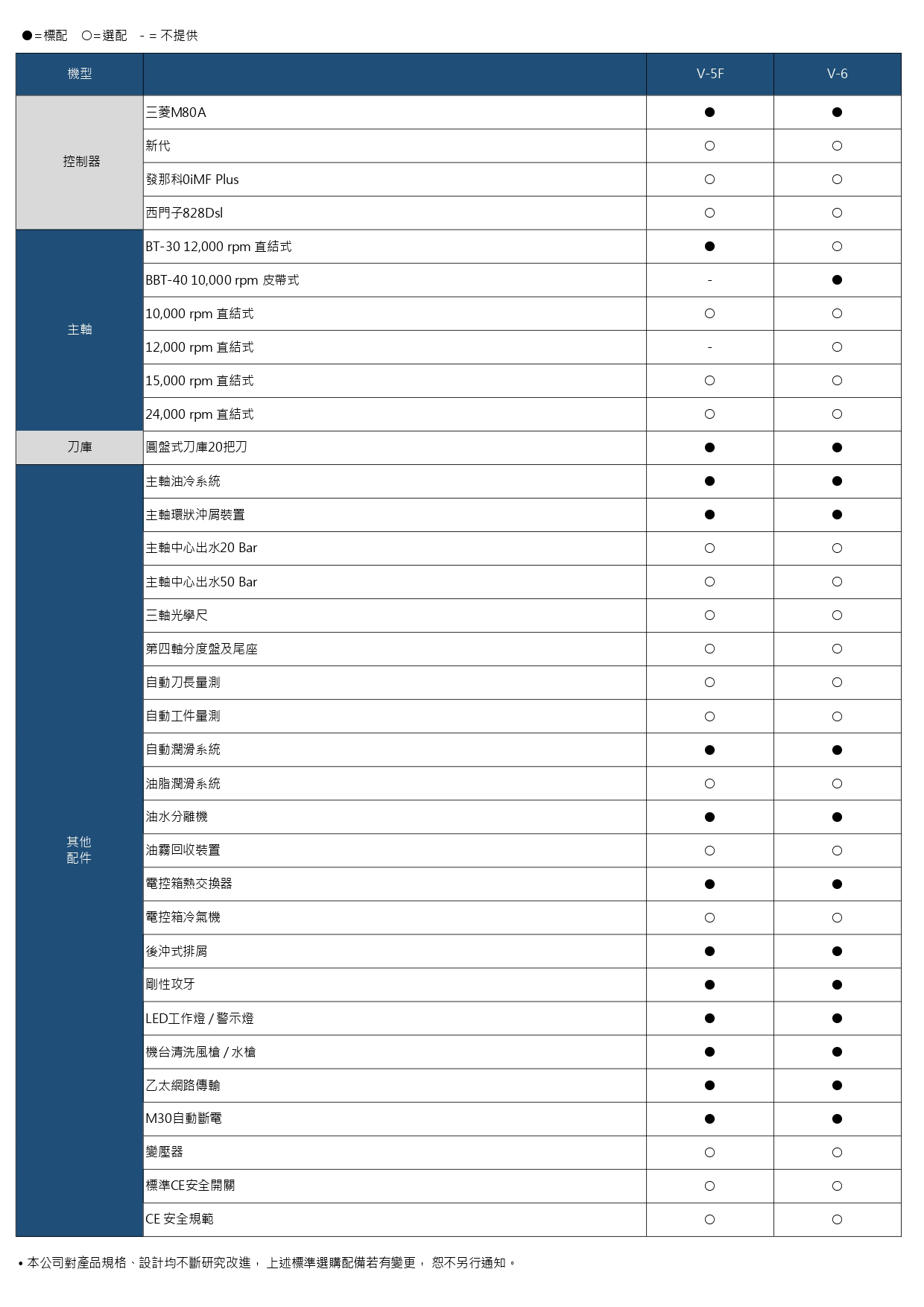

標配與選配
