龍門式加工機 - M3 系列 M3-1080
- 控制器
- MITSUBISHI M80A / FANUC 0iMF PLUS
- X,Y,Z行程
- 1,000 / 800 / 500 mm
- 工作台尺寸
- 1,100 x 800 mm
特色
機械結構主要由米漢納鐵鑄件製成，經過熱處理後釋放剩餘的壓力，以確保每次的行程都能保持精準度。XYZ滾珠螺桿預壓，有效地避免熱變形，並確保定位精度和重複。
搭配高精準度、高穩定性的15,000轉直結式主軸。也可選配內藏式高速主軸。
主軸冷卻系統可確保主軸操作期間的穩定性，並防止主軸上熱變形，優化加工精度。
專用返回單元以及壓圈螺母的設計，可減少滾珠所遭受的衝擊。在加速和減速的操作環境中維持最佳性能。
採用高精度、超重負荷型滚柱線性滑軌，擁有卓越的潤滑、靜音的運行以及更長的使用壽命，還能減少了在滑動運動過程中產生的灰塵，被機床行業廣泛使用。
規格
TRAVEL
X軸行程
1,000 mm
Y軸行程
800 mm
Z軸行程
500 mm
主軸中心至工作台台面距離
630 mm
主軸鼻端到工作台距離
130 mm
兩門柱間距離
1,210 mm
主軸
主軸轉速
15,000 rpm
主軸傳動方式
直結式
主軸樣式
BBT40
主軸馬力
11 / 15 kw
進給
切削進給速度
10,000 mm/min
X/Y/Z軸快速進給
30 / 36 / 36 m/min
工作台
工作台尺寸
1,100 x 800 mm
T行槽(寬x數目x間距)
18 x 5 x 150 mm
工作台最大負載
800 kg
自動換刀系統
自動換刀形式
斗笠式
刀庫容量
20 pcs
最大刀具長度
250 mm
最大刀具重量
6 kg
最大刀具徑/鄰空刀直徑
80 / 150 mm
換刀時間
6.0 sec
其它
機台尺寸(長x寬x高)
2,967 x 3,190 x 2,998 mm
機台重量
10,500 kg
電力需求
30 KVA
氣壓需求
6 kg/cm²

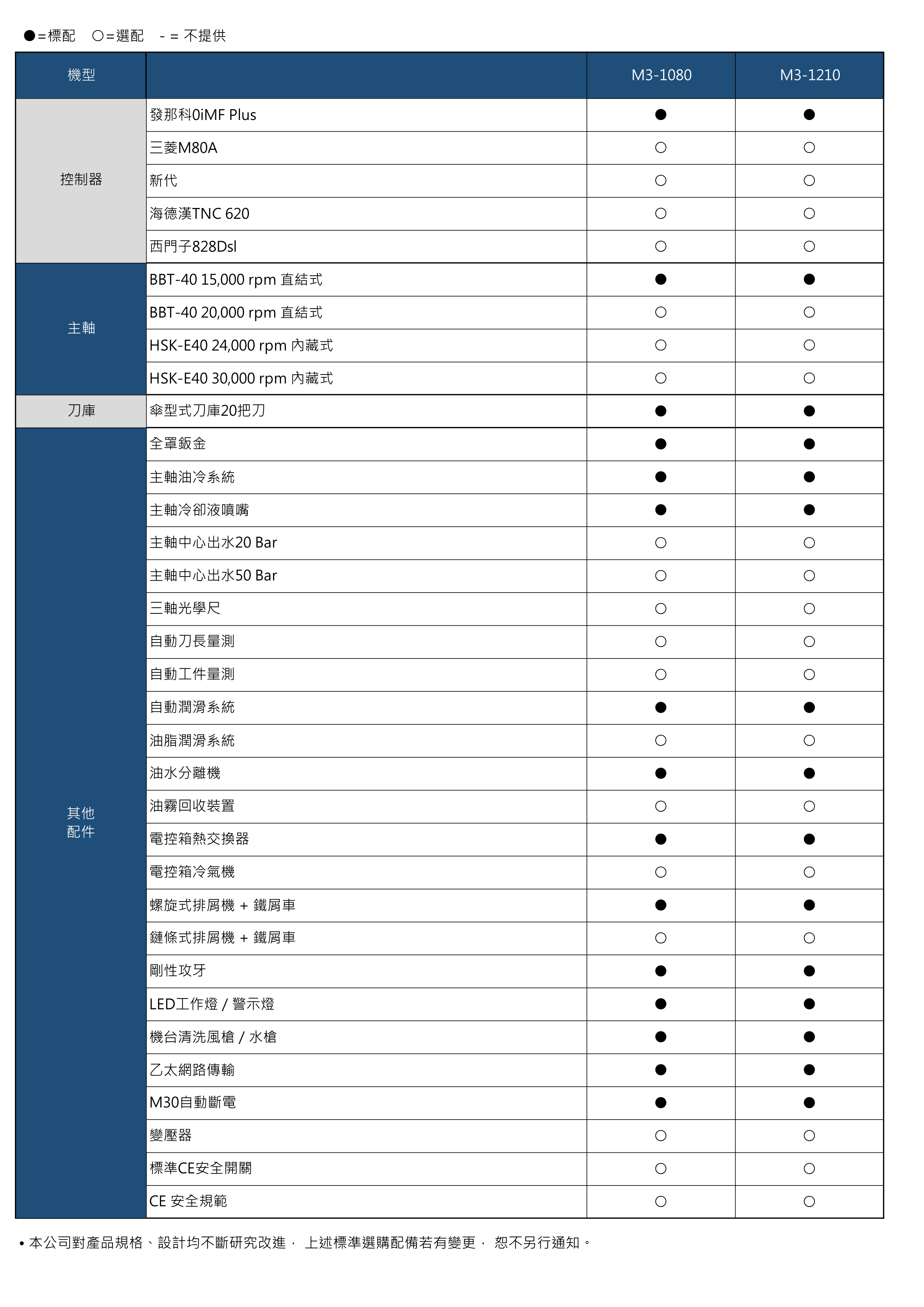

標配與選配
