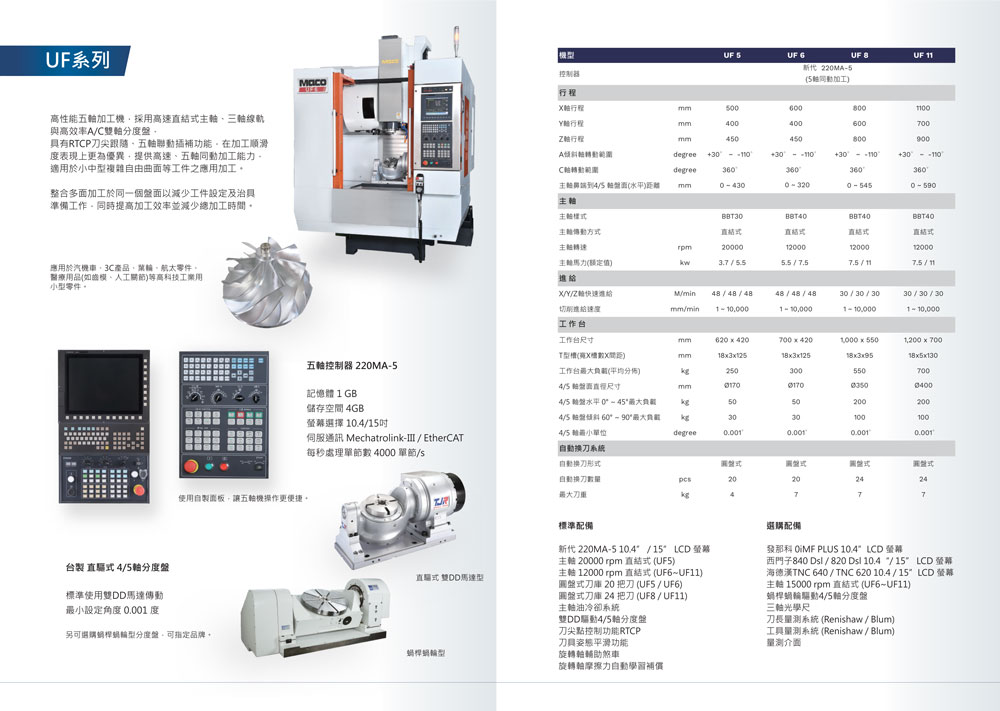

特色
五軸控制器220MA-5
記憶體1GB
儲存空間4GB
金幕選擇10.4/15时
何服通讯 Mechatrolink-IIIIIIIII CAT
每秒處理單節數4000 單節/s
整合多面加工於同盤面已減少工件設定及治具準備工作，同時提供加工效率並減少總加工時間。
搭配圓盤式刀庫20把刀和BT-30刀柄，客戶可以選擇伺服馬達系統。換刀速度快，更換時間僅為1.2秒，可減少非切削時間，提高生產效率。
選用大直徑的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，通過自動潤滑系統可以消除熱膨脹的影響，保持運轉的準確性。
採用高精度、超重負荷型滚柱線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。
適用於高速加工並大大降低機器的電力需求。
規格
行程
X軸行程
500 mm
Y軸行程
400 mm
Z軸行程
450 mm
A傾斜軸轉動範圍
+30° ~-110° degree
C傾斜軸轉動範圍
360° degree
主軸鼻端到工作台距離
0~430 mm
主軸
主軸轉速
20,000 rpm
主軸傳動方式
直結式
主軸樣式
BBT-30
主軸馬力
3.7 / 5.5 kw
進給
切削進給速度
1~10,000 mm/min
X/Y/Z軸快速進給
48 / 48 / 48 m/min
工作台
工作台尺寸
Ø170 mm
T行槽(寬x數目x間距)
18 x 3 x 125 mm
工作台最大負載
250 kg
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
20 sec
最大刀具長度
250 mm
最大刀具重量
4 kg
換刀時間
1.8 sec
其它
機台尺寸(長x寬x高)
2,150x 1,850 x 2,670 mm
機台重量
3,200 kg
電力需求
15 KVA
氣壓需求
6 kg / cm²
標配與選配
